MASTER PLAN KAMPUS STAIDRA KRANJI, LAMONGAN



Kampus Baru STAIDRA

 STAIDRA kepanjangan dari Sekolah Tinggi Agama Islam Sunan Drajat, Berdiri pada tahun 1995, yang berlokasi di Jl. K.H. Musthofa Kranji Paciran, Lamongan, Jawa Timur (Jalur Pantura - Daendels). Merupakan Sekolah Tinggi Agama Islam yang merupakan pengembangan pendidikan dari Pondok Pesantren

Logo STAIDRA yang baru


KONSEP DESAIN

"SEGARANING ILMU"

atau berarti "Samudra Ilmu" adalah konsep yang mendasari perencanaan desain kampus ini, sesuai dengan namanya, bahwa samudra ilmu itu luas dan diharapkan bisa menempuhnya, seperti laut yang ada di pesisir utara jawa (Pantura).
Proses desain yang dilakukan untuk memperoleh desain yang relevan untuk menjadikan kampus ini sesuai dengan lingkungan sekitar adalah dimulai dengan observasi kearifan lokal (local wisdom) yang terdapat di lokasi site, sehingga nanti diharapkan bangunan Kampus ini tidak menjadi "alien" dan masih bersumber dari akar budaya setempat.


video konsep desain


atau klik di sini



1. Pesisir Pantai Utara Jawa
Paciran merupakan daerah pesisir pantai utara jawa (PANTURA), yang membentang hamparan laut jawa di sepanjang jalan, pembangunan Kampus baru STAIDRA berencana di bangun di bibir pantai utara dengan melakukan reklamasi pantai untuk kedepannya, hal ini merupakan sebuah kelebihan dari lokasi site untuk bisa memaksimalkan view laut, yang mungkin tidak semua bangunan bisa memilikinya,

pemaksimalan view ke laut ini sebagai tanggap lingkungan, mengingat bangunan di sebelah kanan dan kiri site, menjadikan laut sebagai halaman belakang dan kurang memanfaatkan kelebihan view laut, sehingga terkesan kotor dan tak terawat seperti halaman belakang rumah pada umumnya.

Desain bangunan dibuat dengan banyak bukaan dan balkon yang menghadap ke laut jawa, hal ini juga bisa sebagai tempat berkumpul mahasiswa untuk bersantai dan kegiatan outdoor bersama di balkon.



Tanjung Kodok (sekarang WBL) ,yang ada di Paciran, Lamongan, Pantai Utara Jawa

2. Religius
Disepanjang Pantai Utara terdapat banyak Pondok Pesantren dan Masjid, karena di wilayah ini merupakan jalur dakwah para WALISONGO yang kebanyakan memusatkan dakwahnya di sepanjang pantai utara Jawa dimulai dari Surabaya, Gresik, Lamongan, Tuban, sampai ke wilayah Cirebon.
hal tersebut terimplikasikan pada gaya bangunan terutama pada alternatif I untuk memakai gaya bangunan yang "religius" menurut kalayak umum, yaitu middle-east style (gaya timur tengah), dengan pemakaian kubah  dan dipadukan dengan atap limasan agar lebih "ramah" terhadap iklim tropis.

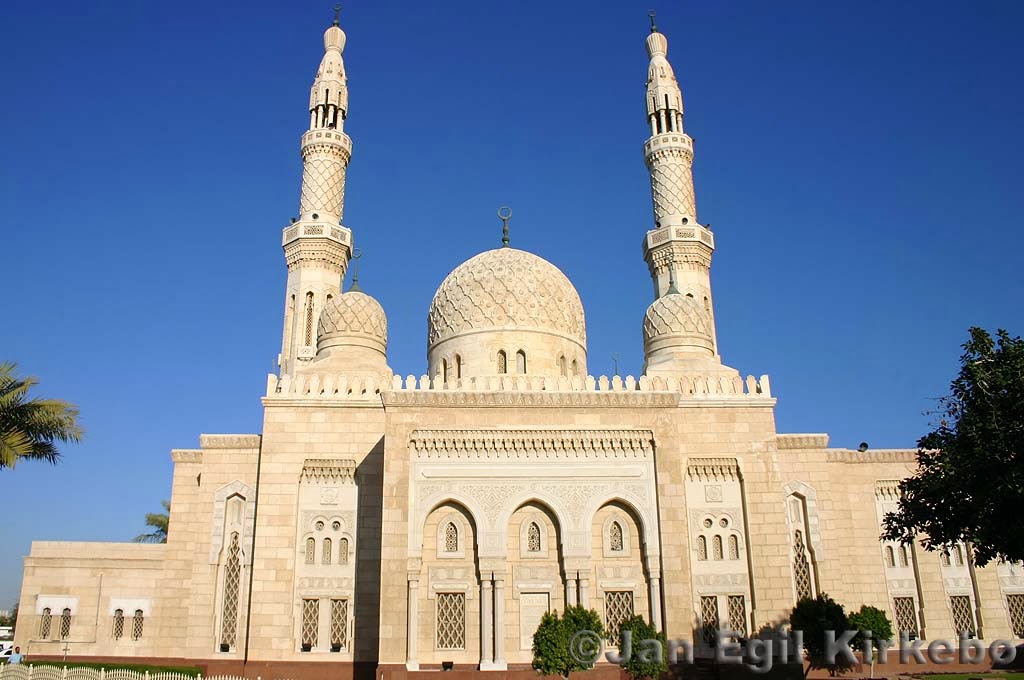

Jumaera Mosque, Dubai, sebagai referensi middle east style


3. Pemakaman Sunan Drajat.
Sunan Drajat adalah salah satu dari anggota Walisongo yang dimakamkan di Paciran, Kabupaten Lamongan, dan diabadikan pada nama STAIDRA, Sekolah Tinggi Agama Islam Sunan Drajat.
Makam Sunan Drajat memiliki bentuk atap limasan, dengan atapnya yang tinggi, sehingga hal tersebut bisa diadaptasikan pada bentukan atap pada Alternatif II,

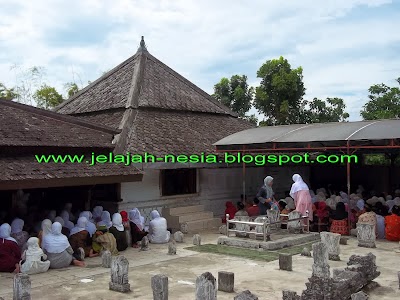

Makam Sunan Drajat, Paciran, Lamongan

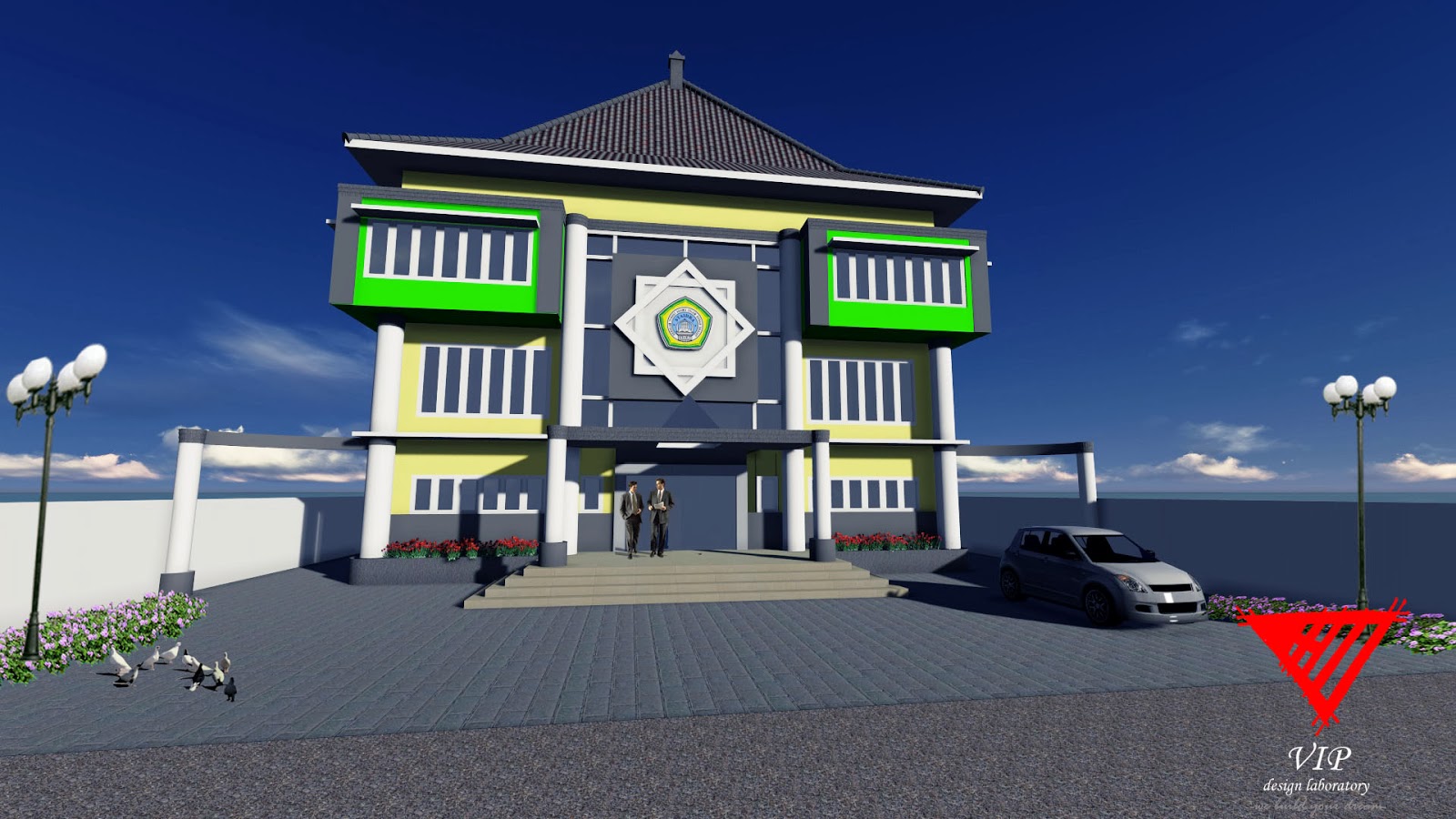

Tampak Depan Kampus Baru STAIDRA

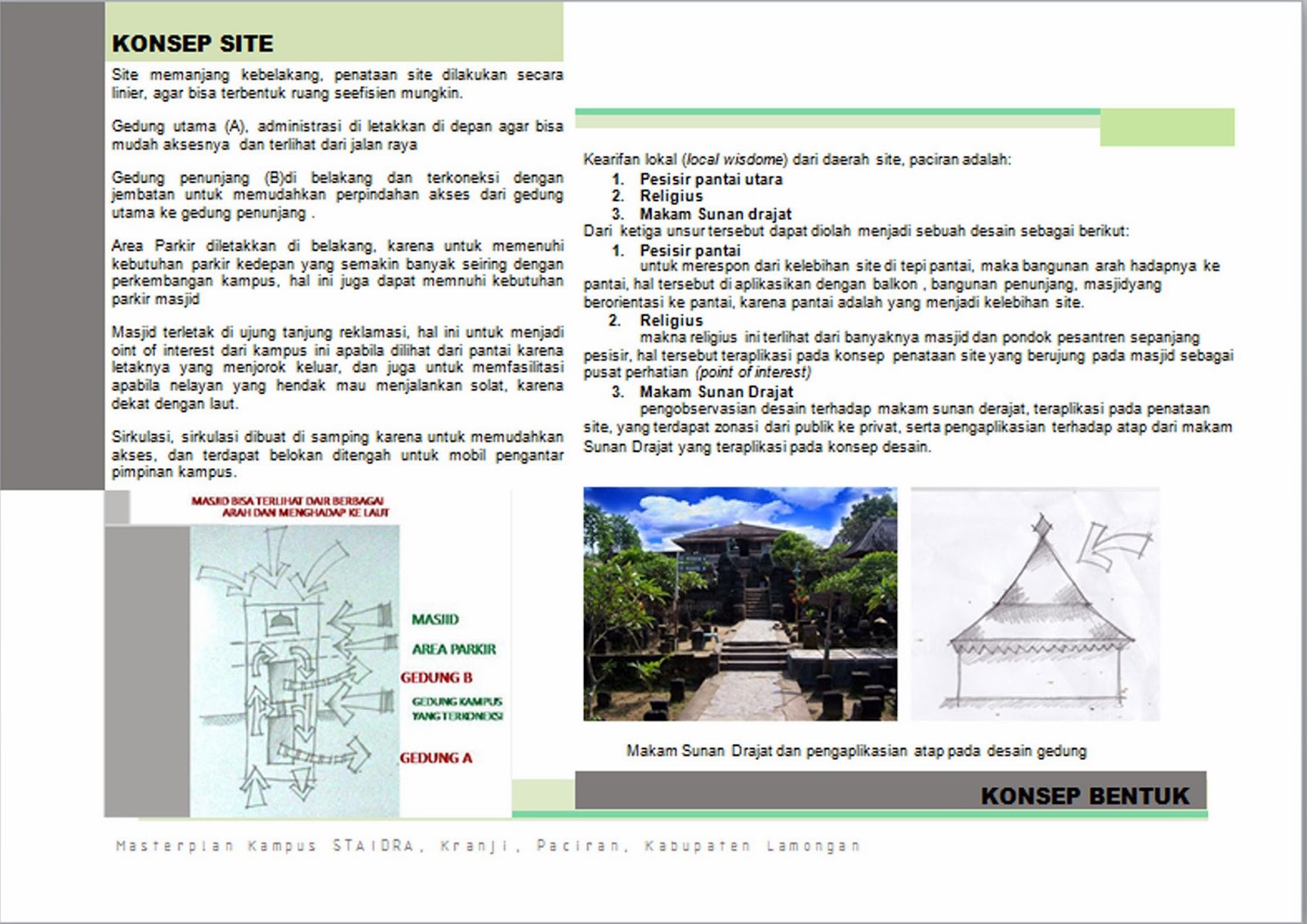

Konsep site dan bentuk


4. Logo Segi Delapan
Logo segi delapan diambil dari Surya Majapahit, lambang kerajaan Majapahit, yang diakulturasikan menjadi lambang Walisongo, hal ini bisa dilihat pada Masjid-masjid di Jawa peninggalan Walisongo yang memakai Lambang Segi Delapan pada ornamen-ornamen penghiasnya. makna dari penggunaan lambang tersebut dikarenakan raja-raja kerajaan Islam di Jawa yang didirikan para Walisongo terutama Kerajaan Demak, masih mempunyai hubungan darah dengan Raja-raja Majapahit.

Surya Majapahit, lambang kerajaan Majapahit

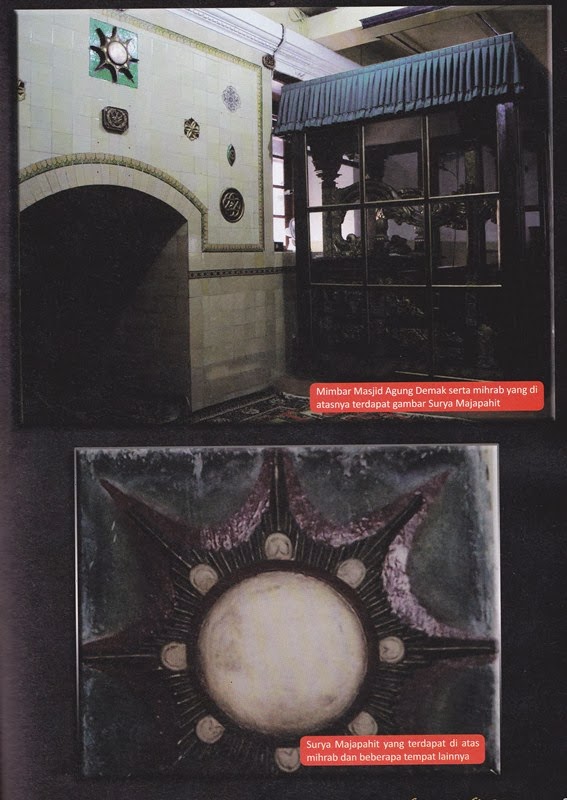

Lambang Segi Delapan yang ada di atas Mihrab Masjid Demak

Ornamen Segi Delapan yang ada di Masjid Sunan Giri, Gresik

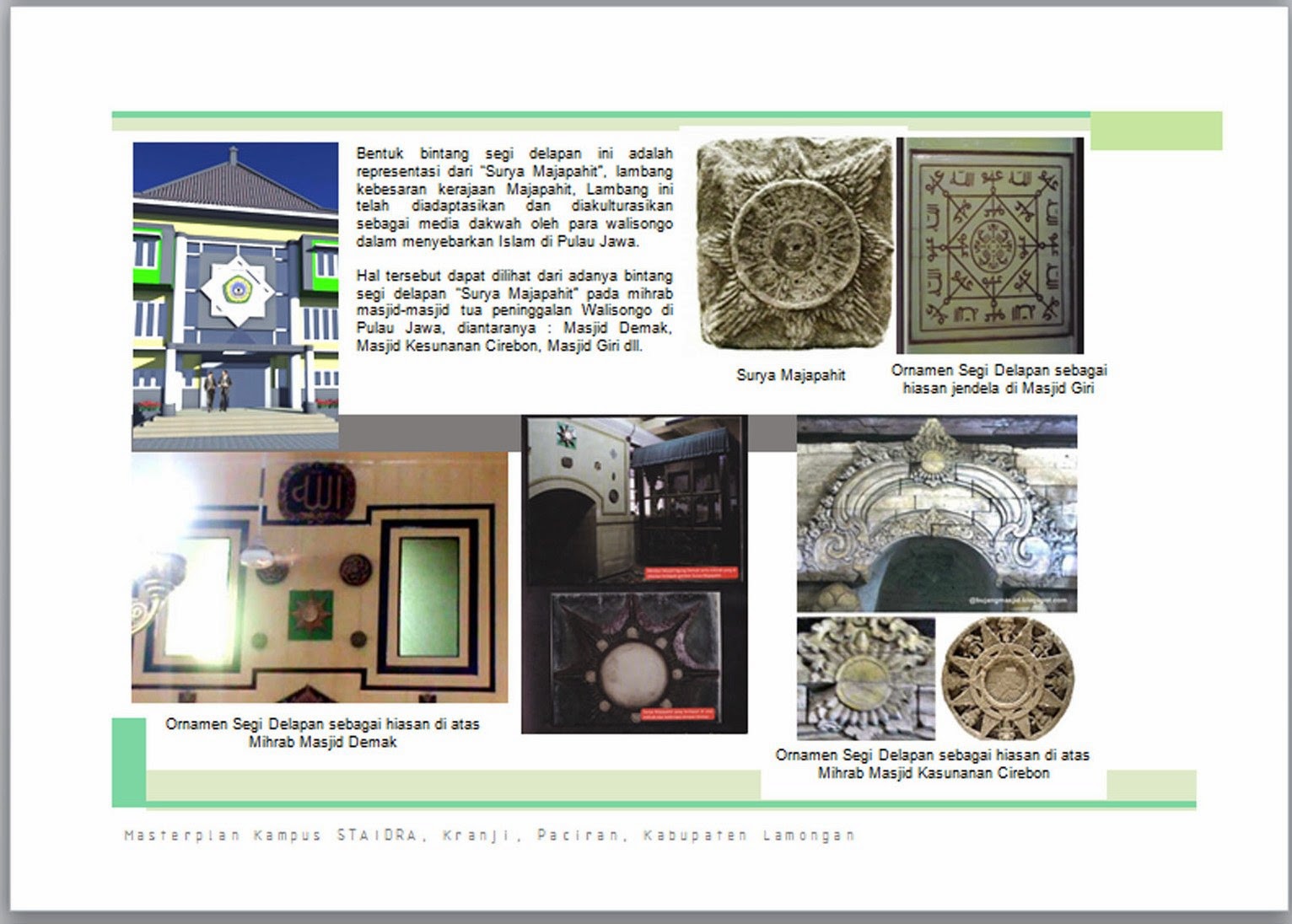

Konsep Segi delapan

Rencana Master Plan Kampus Baru Staidra

Dari beberapa kali kosultansi dan Asistensi, akhirnya yang terpilih salah satu dari dua desain yang diajukan, yaitu desain alternatif 2 (alternatif I di sini).

Desain ini lebih "nJAWAni", terkesan sederhana dan beradaptasi dengan kultur budaya setempat, sehingga diharpkan bangunan ini tidak menjadi "alien" di tengah-tengah masyarakat.

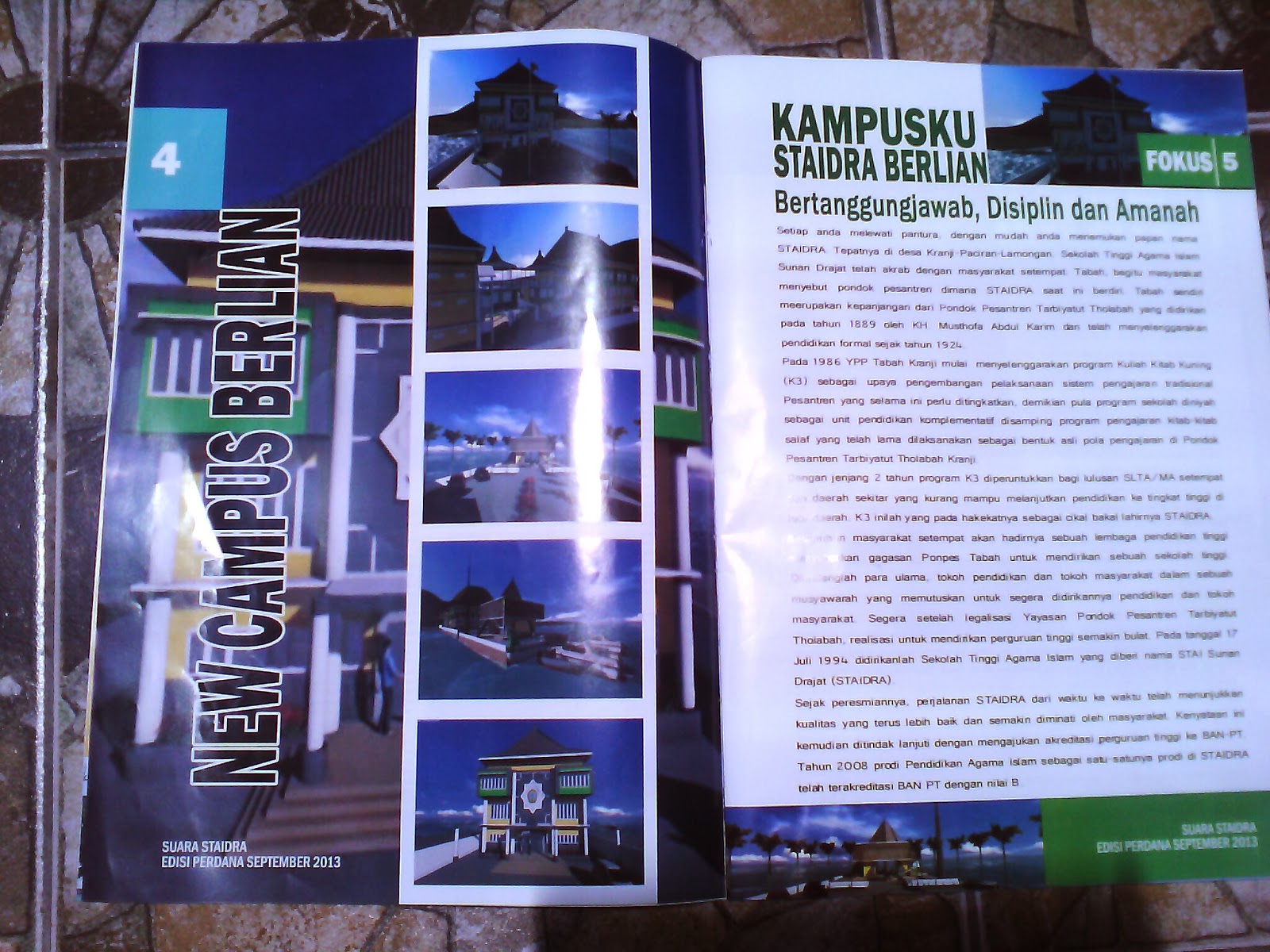

Rencana Kampus baru pada majalah kampus

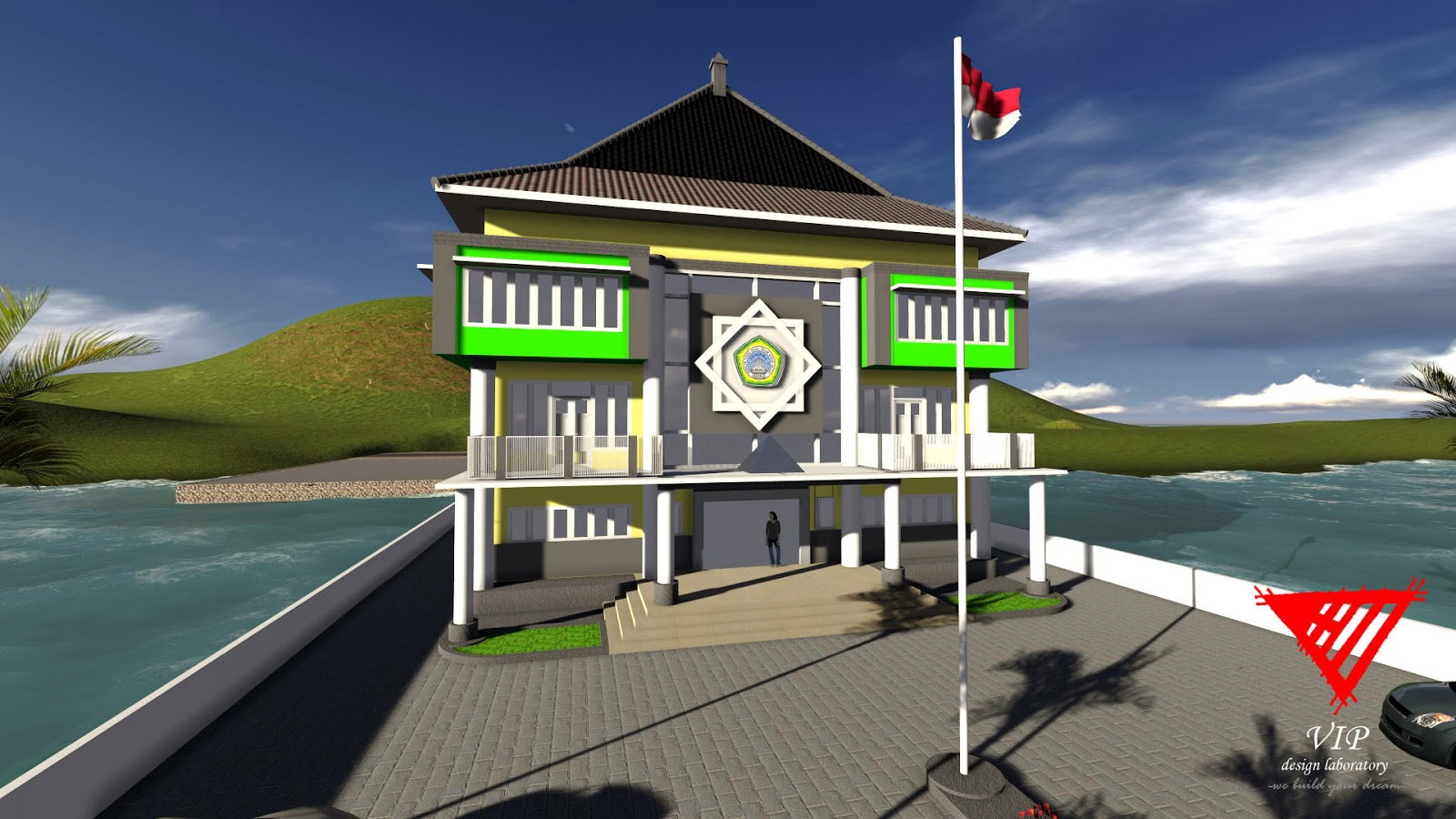

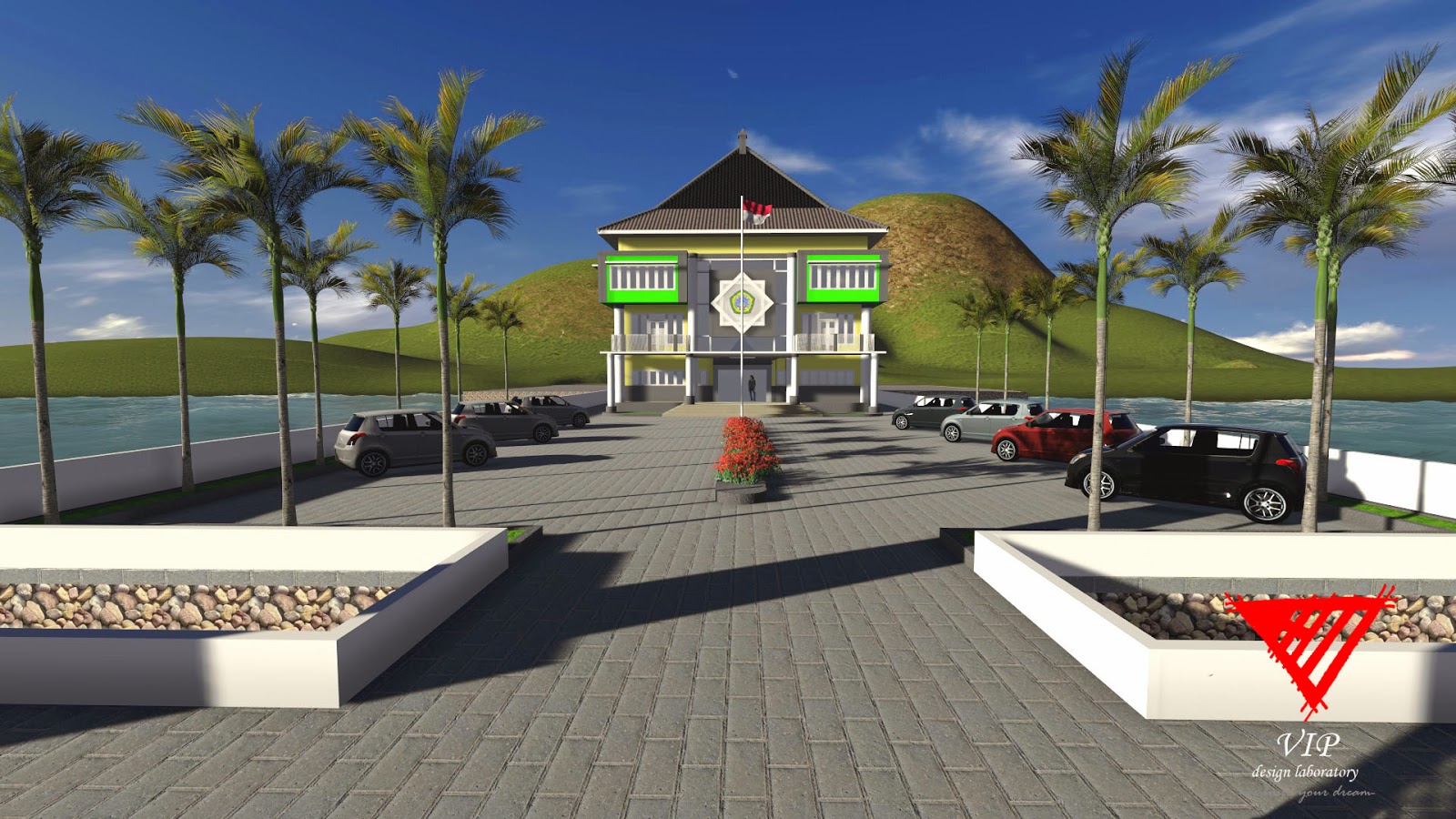

Tampak Depan

Tampak Samping

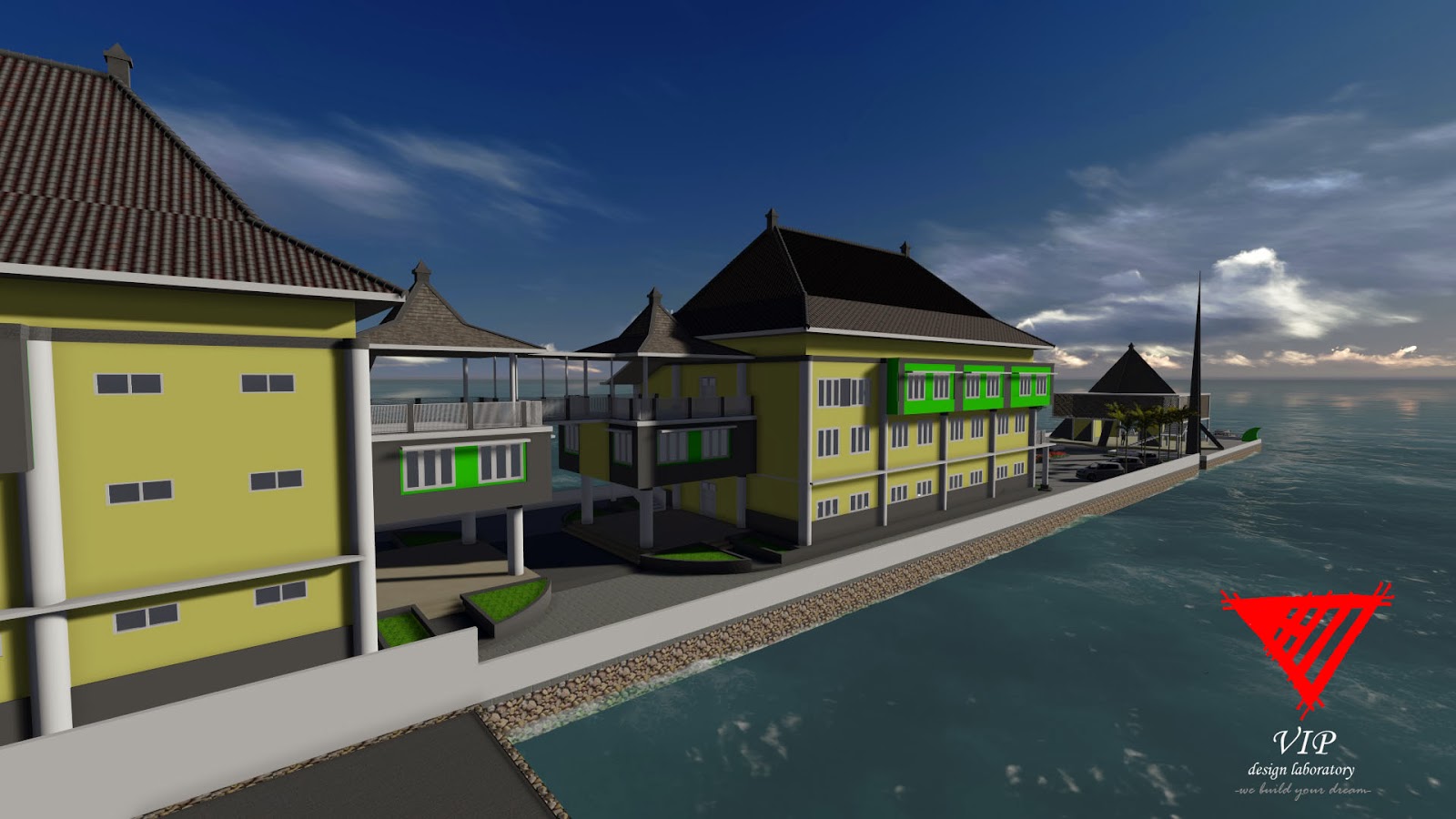

Inter Locking antar bangunan

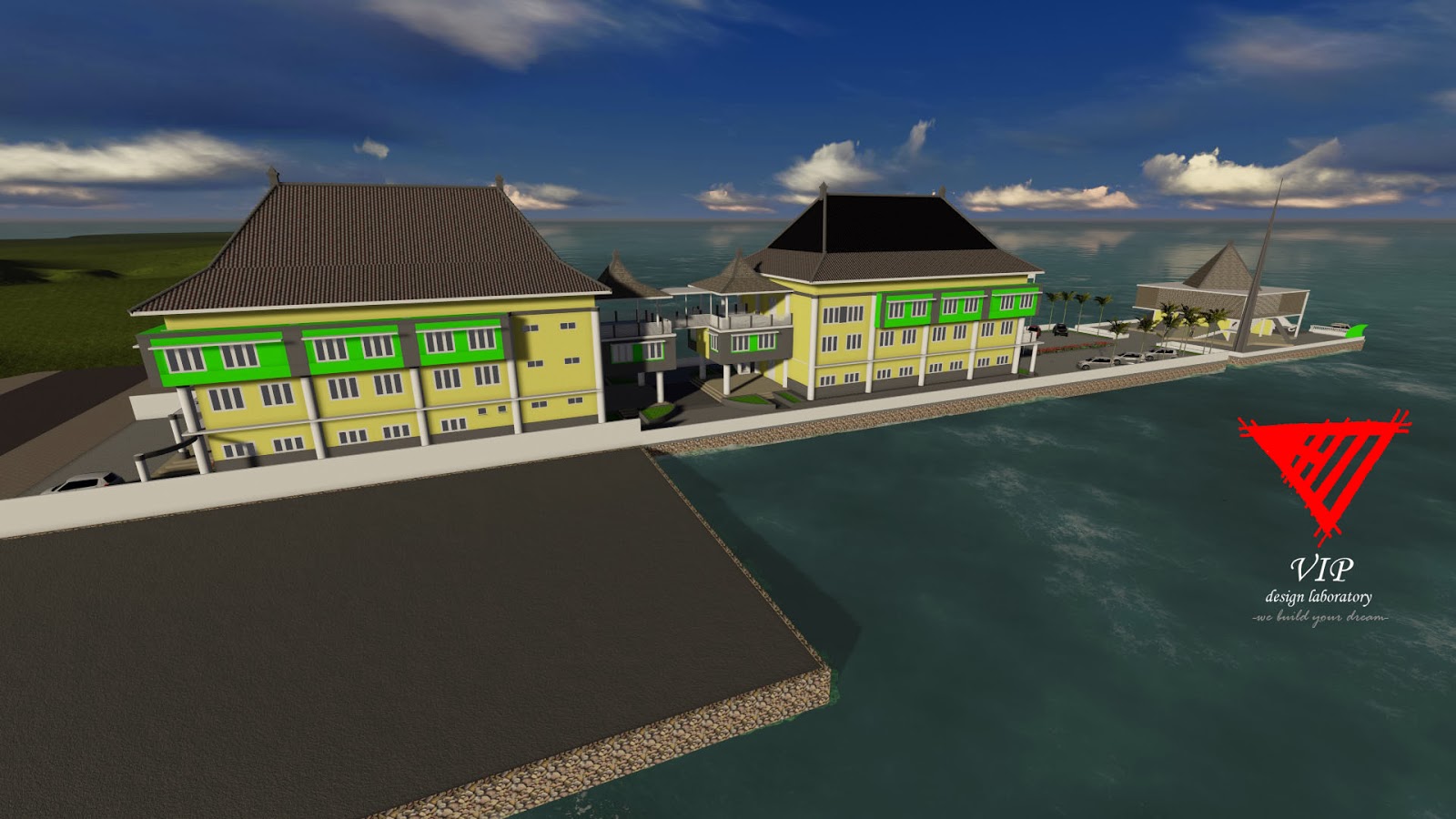

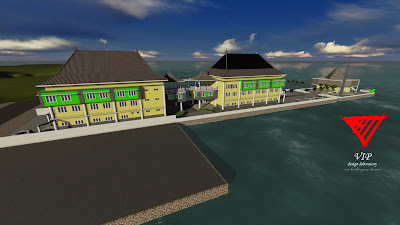

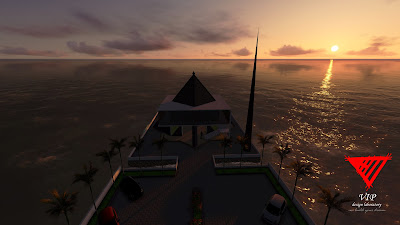

Arah hadap bangunan kembar yang menghadap laut

Parking Area di sisi Laut

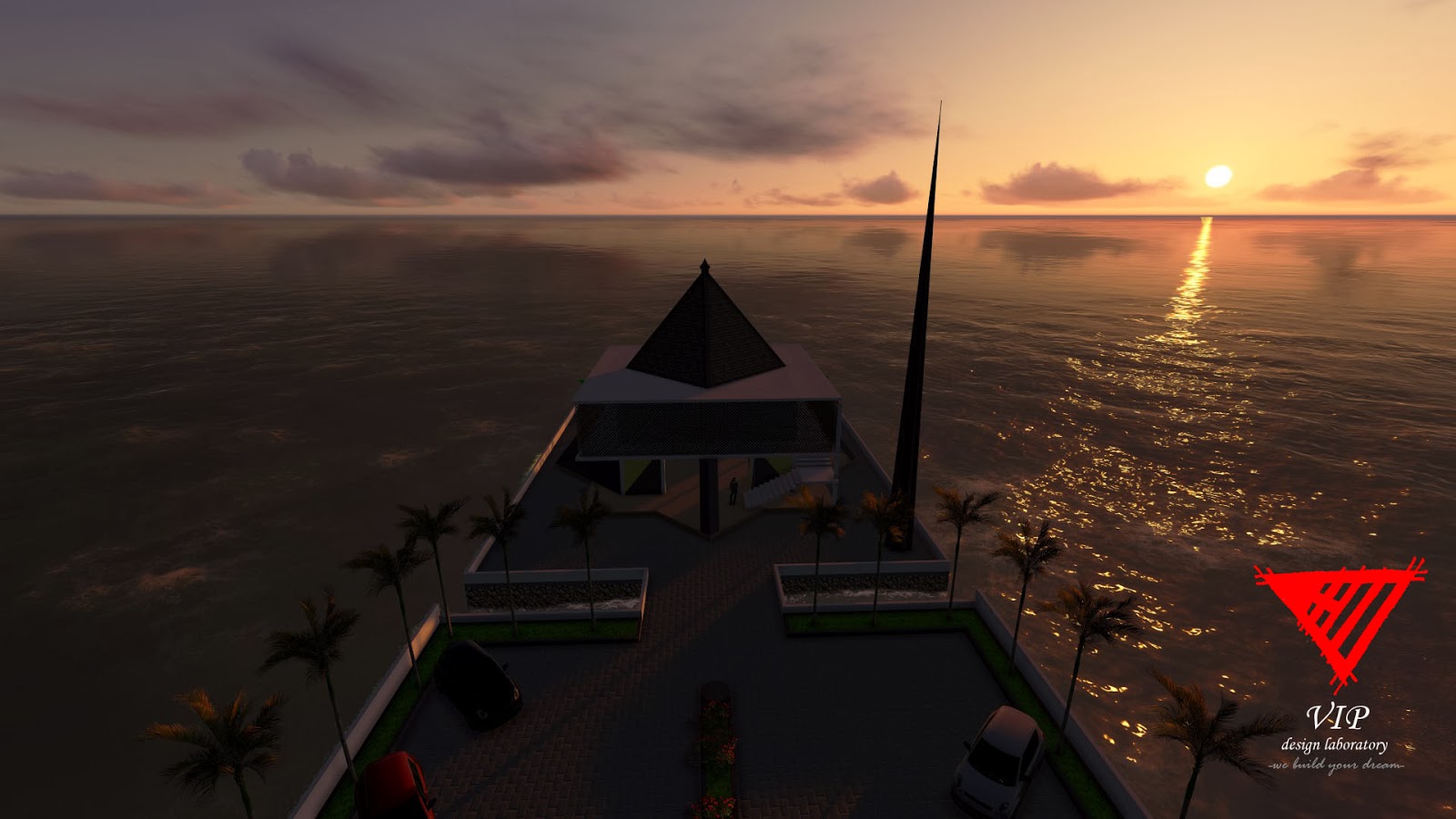

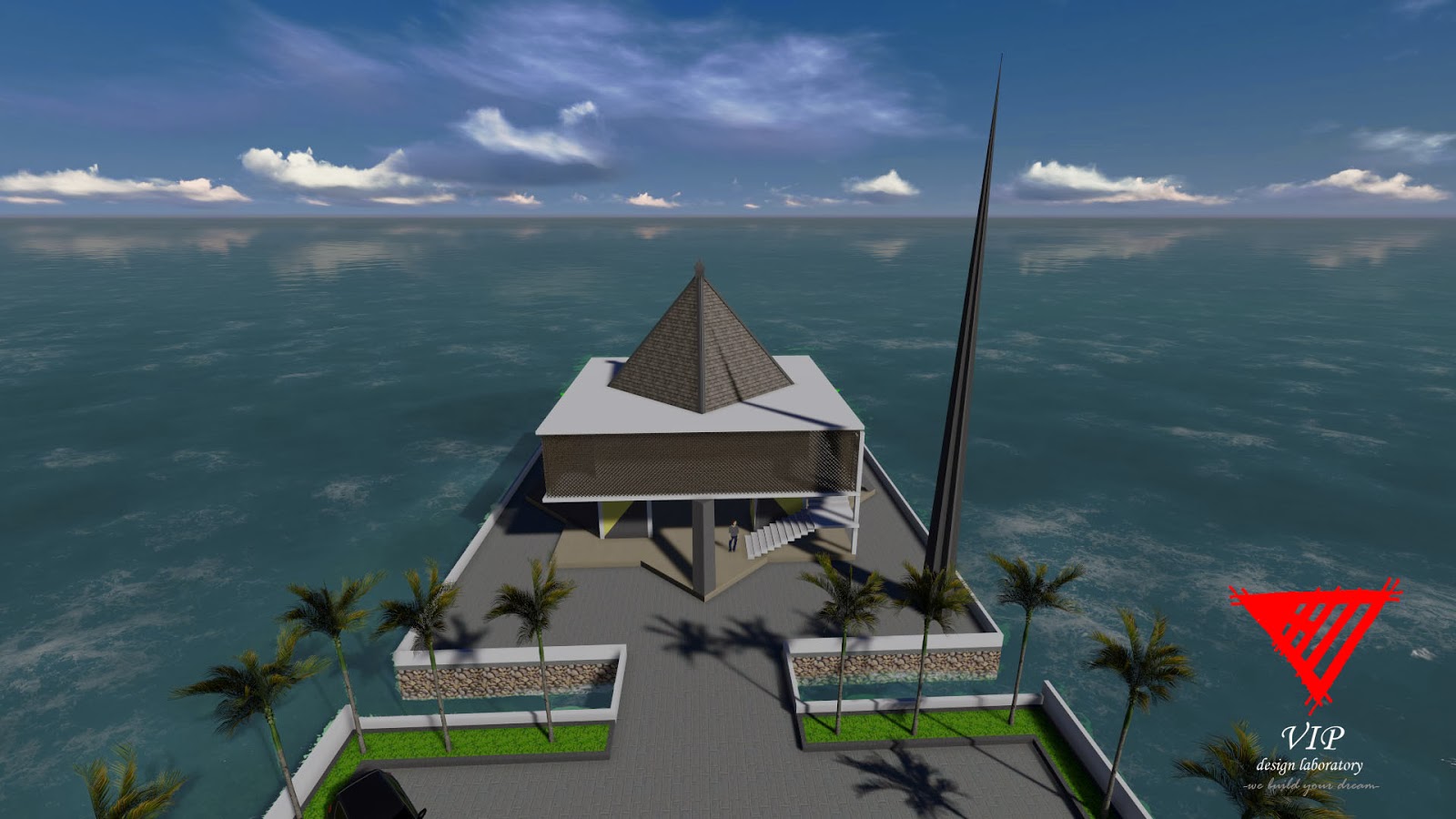

Masjid Kampus

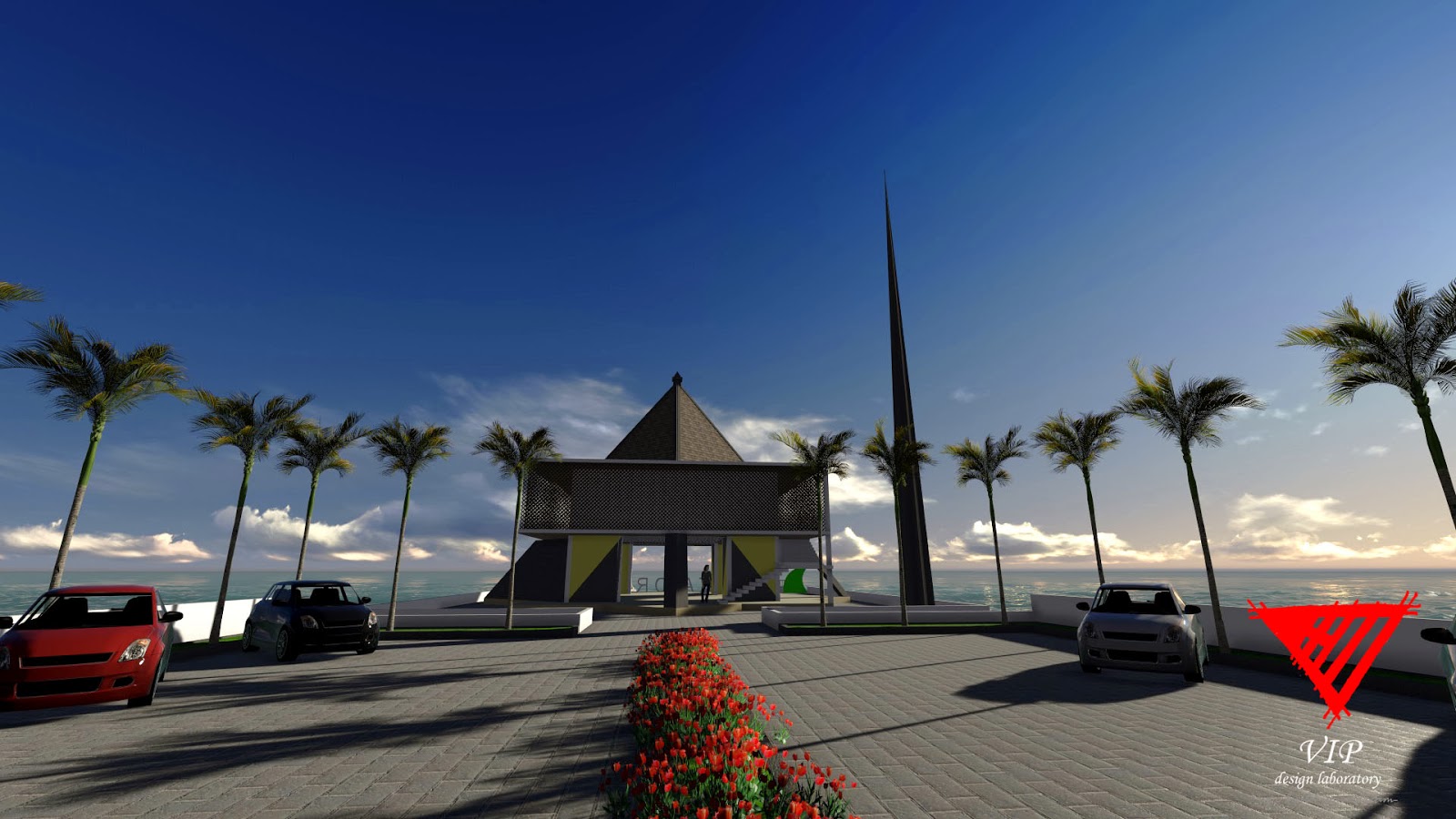

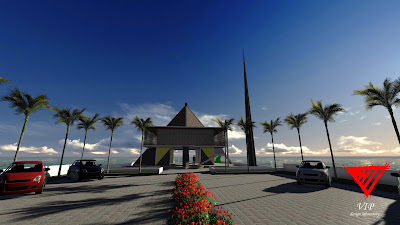

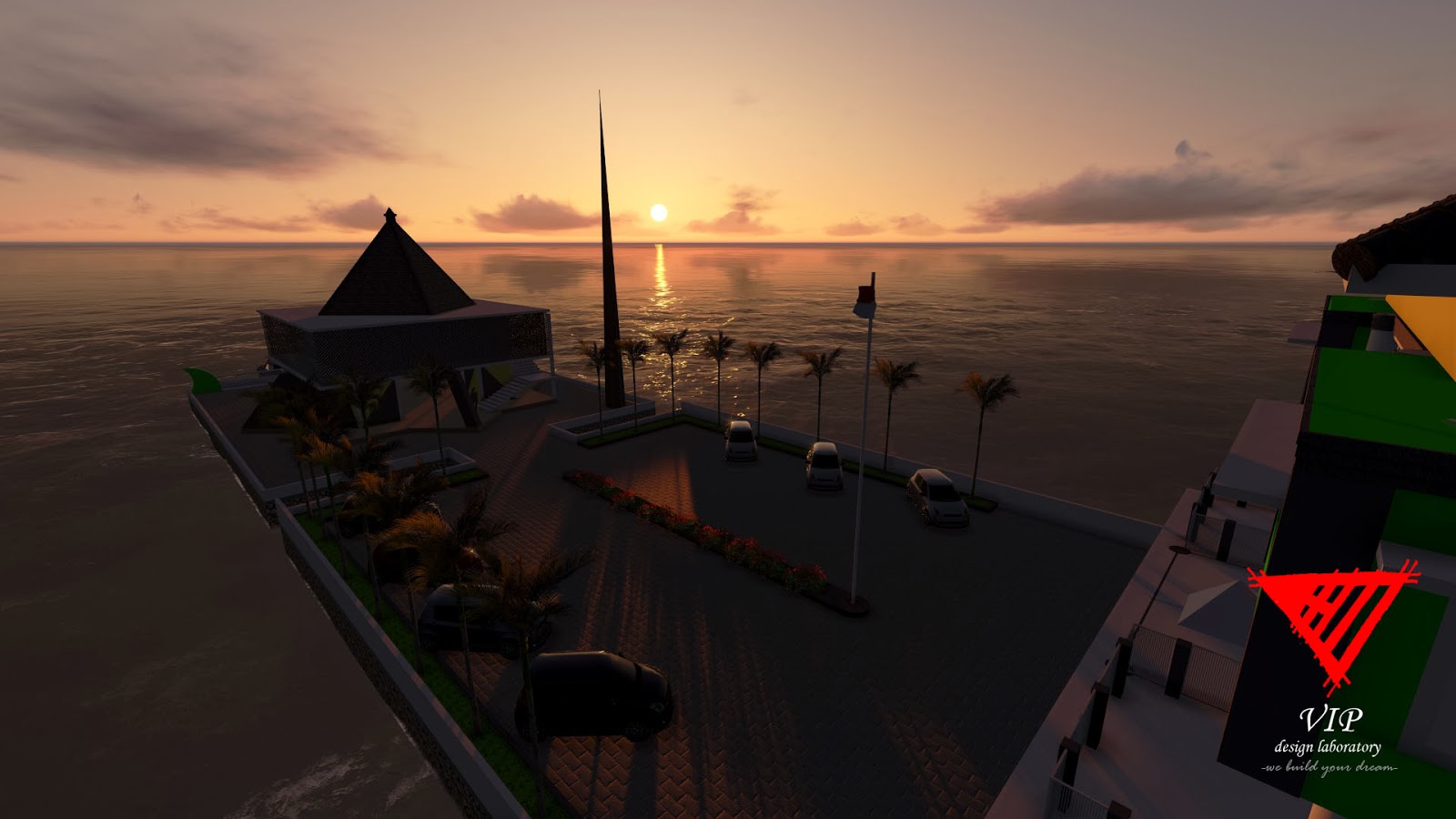

Masjid Kampus dan Parking Area

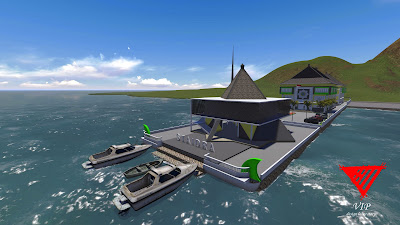

Dermaga untuk melabuhkan kapal sebagai alternatif transportasi menuju kampus


berikut ini adalah animasi untuk merepresentasikan master plan Kampus STAIDRA

animasi Master Plan Kampus Baru Staidra bisa diklik di sini





Output Desain

Hardcopy



Project :
Master Plan Kampus Baru STAIDRA

Location :
 Jl. K.H. Musthofa Kranji Paciran, Lamongan
Propinsi Jawa Timur

Design by:
hamiqi
hamiqi@yahoo.co.id

Structure design :
Ida Bagus Ananta, ST., MT.

Structure Engineering :
Bryan Massardi, ST.

Render Engine :
Lumion 3.0.1
