Trim Command dan Extend Command: CAD Tutorial






Trim Command :
Konsep:
 perintah untuk memotong suatu objek garis, yang dibatasi oleh objek garis lain.

Prosedur:

  • mencari ikon Trim pada Toolbar CAD
  • atau ketik "trim" + Spasi/Enter,
  • atau ketik "tr" + spasi/enter.

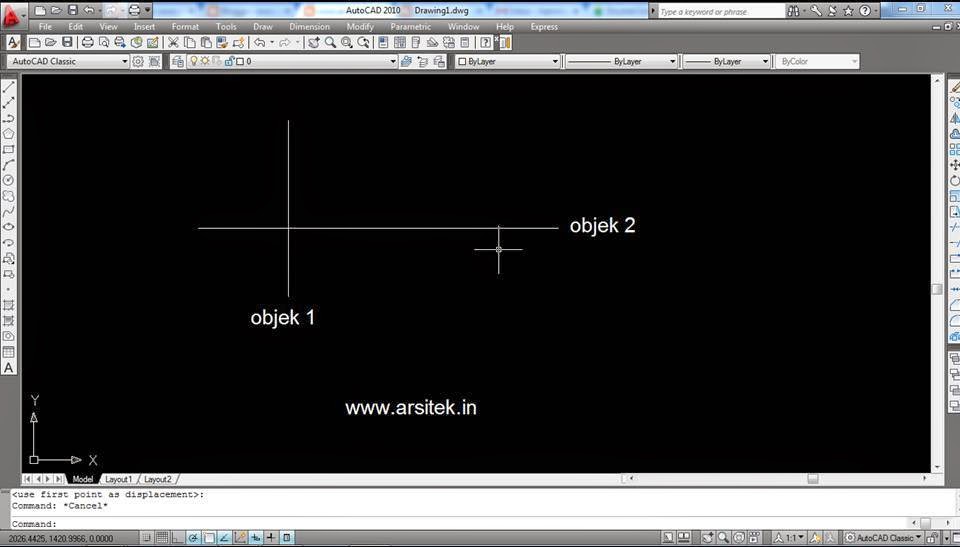

contoh : buat lah objek line seperti gambar dia atas

  • klik objek 1 + spasi/enter, pemilihan objek 1 sebagai pembatas
  • klik objek 2 + spasi/enter, pemilihan objek 2 sebagai objek yang akan dipotong
  • akhiri dengan spasi/enter

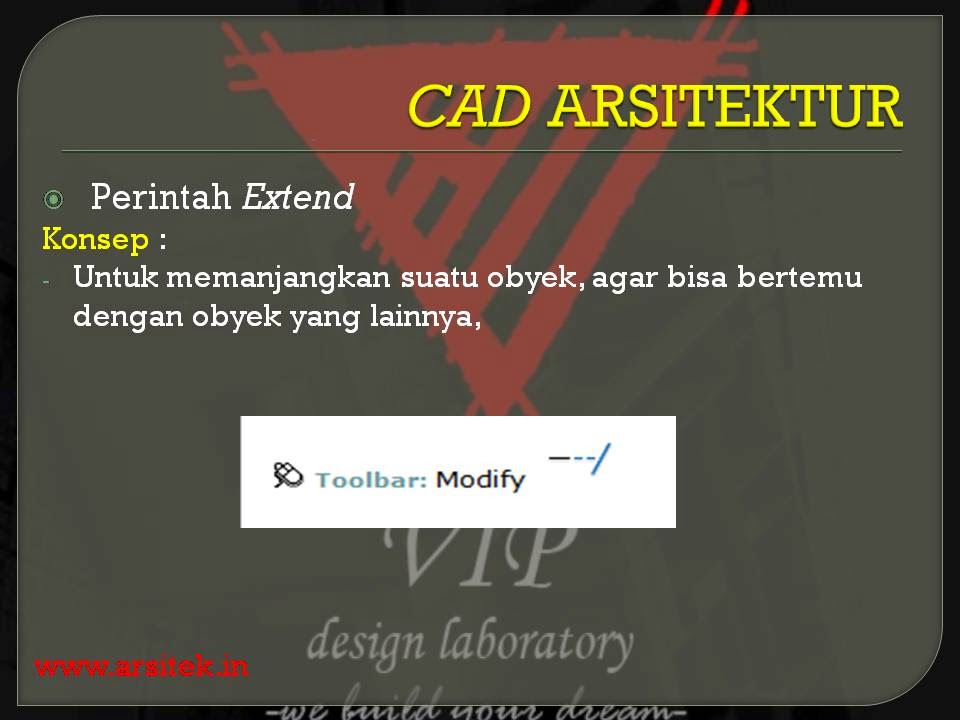

Extend Command :

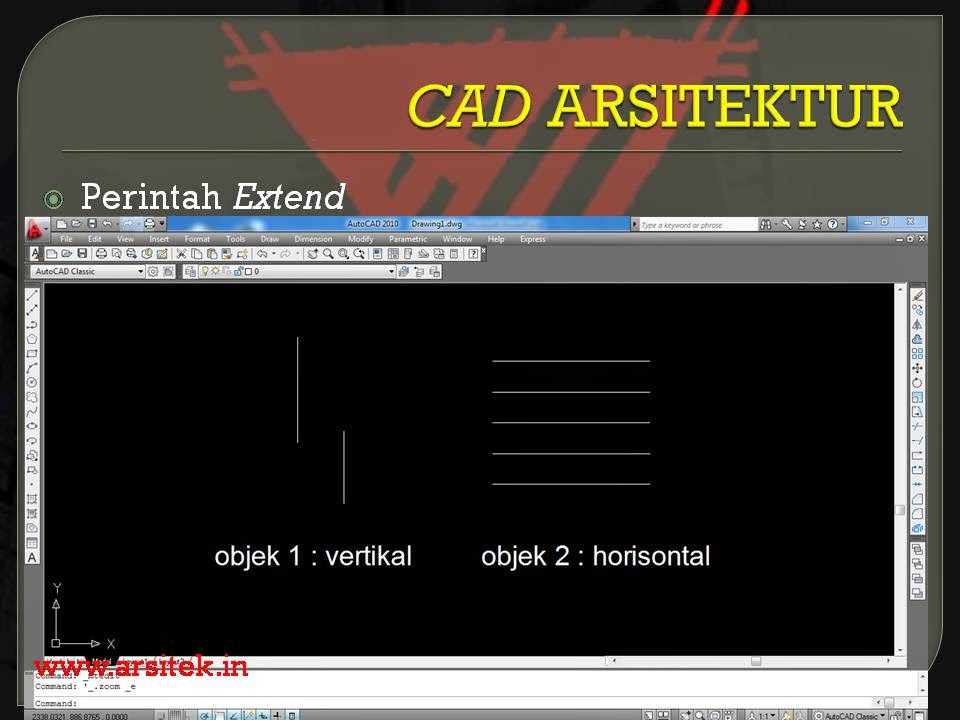

contoh : gambarlah objek diatas menggunakan line

contoh : objek yang sudah di extend
Akhiri perintah dengan tombol Spasi/enter/kik kanan
Untuk membatalkan perintah tekan ESC

















Posting ini dimaksudkan berbagi ilmu tentang tutorial CAD Arsitektur 2D, bila ada yang kurang baik dalam penyampaiannya diharapkan saran dari pembaca sekalian terima kasih
