APA ITU GAMBAR TEKNIK ?




Di dunia teknik terdapat istilah gambar teknik, bukan hanya di jurusan arsitektur dan sipil gambar teknik juga bisa di temui di jurusan teknik mesin, industri, elektro dan teknik lainnya yang membutuhkan gambar detil dan ukuran presisi, sebenarnya apa definisi dari gambar teknik, terutama gambar teknik di bidang Arsitektur dan Teknik Sipil


DEFINISI

secara harfiah gambar teknik terdiri dari dua kata yaitu "gambar" dan "teknik"

gambar sendiri berarti suatu alat untuk berkomunikasi visual,
sedangkan teknik berarti cara kerja yang bersistem, atau sistematis dalam mengerjakan sesuatu,

sehingga pengetian gambar teknik bisa disimpulkan sebagai berikut

gambar yang bersifat tegas, terdiri dari garis-garis, simbol-simbol serta tulisan yang mempunyai standar tertentu yang telah disepakati bersama, Sehingga menjadi sarana komunikasi visual antara perencana (arsitek) untuk menyampaikan ide atau rancangan yang diusulkan kepada pelaksana di lapangan agar tersampaikan dengan baik dan jelas sesuai dengan tujuan.

ada ketentuan baku yang harus ditaati dalam membuat gambar teknik sehingga gambar tesebut bisa di baca dan diterjemahkan oleh semua pihak yang berkepentingan.

gambar teknik harus komunikatif

SIFAT GAMBAR TEKNIK

ada beberapa sifat yang harus melekat pada gambar teknik antara lain :
1. KOMUNIKATIF ( mudah dimengerti ),
2. NORMATIF ( sesuai aturan )
3. AKURAT ( presisi-tepat teknisnya)
4. TERUKUR ( memiliki skala )
5. EFEKTIF ( tepat guna )


UKURAN STANDART KERTAS GAMBAR

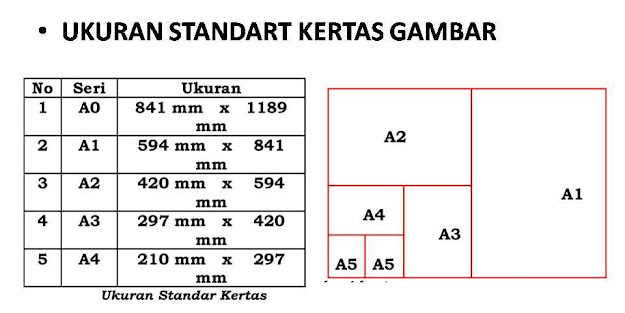

Kertas sebagai media cetak yang digunakan untuk penyajian gambar teknik telah mempunyai ukuran yang sudah distandartkan, ukuran yang banyak digunakan adalah seri A.
Ukuran ini mempunyai mempunyai ukuran standart yang dinyatakan dengan angka nol di belakang huruf A (A0).

dari segi bahan atau jenis kertas untuk penyajian gambar teknik bermacam-macam, dari mulai kertas legendaris yaitu kertas kalkir, tapi lebih umumnya memakai kertas HVS, karena lebih ringan dan mudah didapat.


TEKNIS MENGGAMBAR

Teknis dalam menggambar gambar teknik ada dua cara yaitu dengan manual dan dengan bantuan software gambar,

1 Gambar Manual

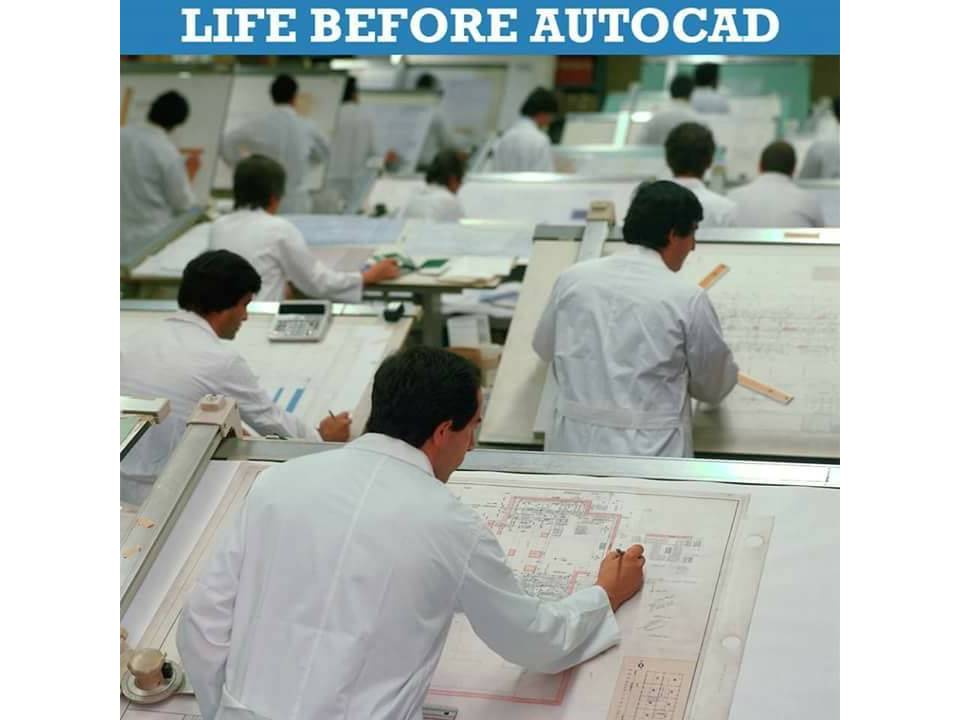

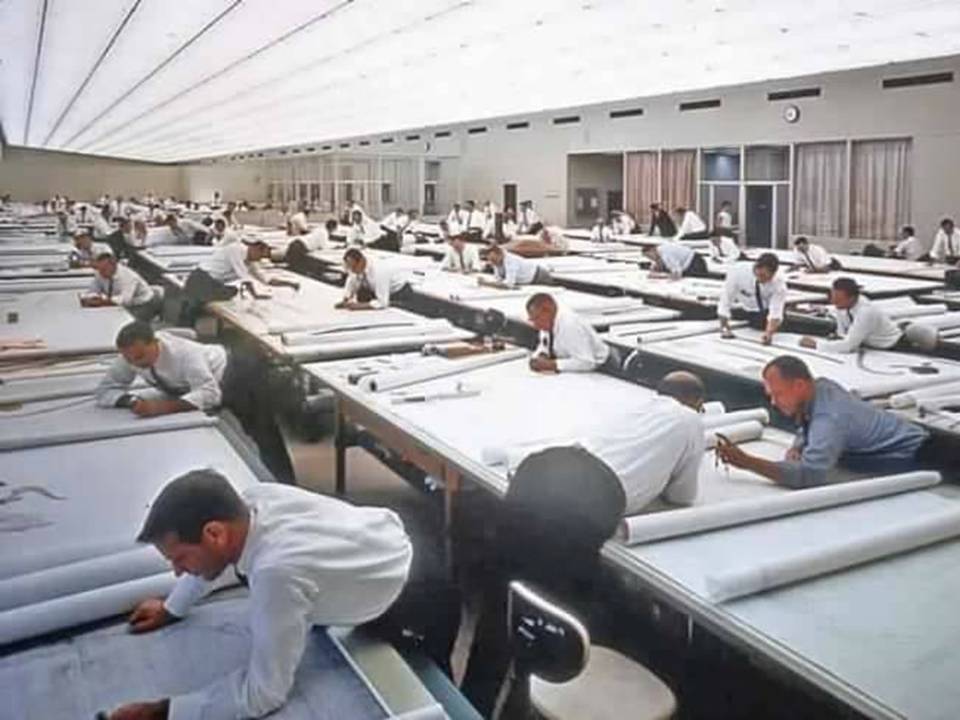

gambar teknik dengan manual ini untuk saat ini sudah jarang digunakan karena sudah terganti dengan adanya software sebagai alat bantu gambar, tetapi baik untuk diaplikasikan ke mahasiswa baru agar keterampilan menggambar bisa terasah dengan baik dan bekal gambar manual bisa digunakan pada kondisi-kondisi tertentu yang tidak memungkinkan untuk membuka komputer

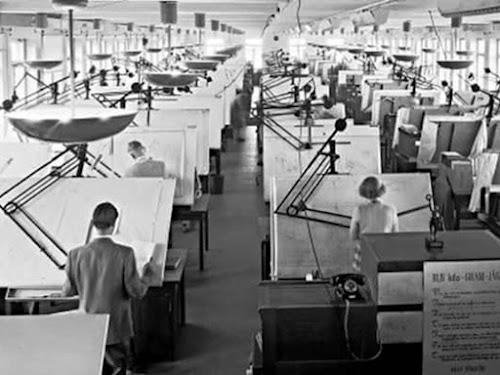

biasanya terdapat meja gambar sebagai media gambar, meja gambar paling terkenal yaitu merk MUTOH, penanya memakai pena RAPIDO, yang umum dipake merk ROTRING yang paling bagus atau STAEDTLER untuk second opinionnya, pena ini memiliki mata pena yang presisi tebal tipisnya yang sudah memiliki standart dunia'

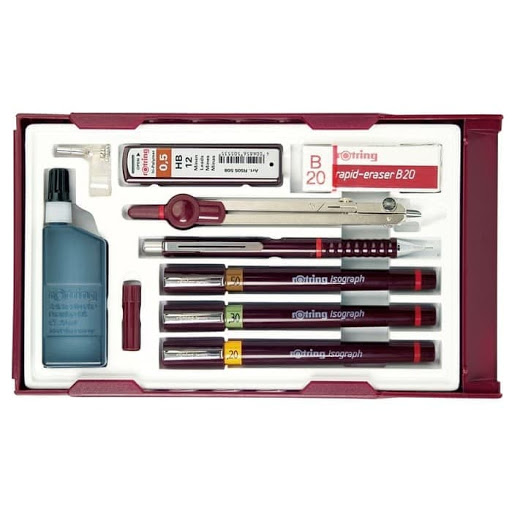

pena rapido merk rotring
sumber

untuk penggaris juga diusahakan mempunyai dua merk tersebut ROTRING dan STAEDTLER, kalau dulu masa kuliah penggaris merk Butterfly sudah di patahkan sama dosen, karena memiliki ukuran yang tidak standart dunia







2, Software

ada banyak software yang bisa dibuat untuk gambar kerja, yang paling umum adalah menggunakan software AutoCAD yang banyak di ajarkan di STM, atau perkuliahan, disusul oleh REVIT, software ini juga sering digunakan karena bisa menggunakan 3 dimensi sekaligus 2 Dimensinya, ada juga ARCHICAD dan lain sebagainya
Auto-Cat

usahakan mahir di satu software, menguasai 1 sofware dengan mahir lebih baik dari menguasai berbagai software tapi setengah-setengah.

Macam macam Gambar teknik

 Macam-macam gambar teknik terutama pada teknik arsitektur dan sipil terdapat beberapa macam jenisnya :

Gambar Arsitektural:

Gambar presentasi atau gambar arsitektur memang dibuat untuk keperluan showcase. Oleh sebab itu, ia sengaja dibuat tampak seindah mungkin. Bahkan, tak jarang gambar ini mendapat sentuhan efek dramatis agar lebih tampak impresif. Tujuannya, tentu agar menarik perhatian dan menunjukkan pesona dari arsitektur itu sendiri.


gambar arsitektural


Gambar DED (Detail Engineering Design)

Gambar yang menyangkut detil design, hal ini mencakup detil ukuran, bahan, pemasangan, bentuk dan lain sebagainya, gambar ini digunakan untuk pelaksanaan di lapangan.
Gambar DED sendiri dibagi menjadi :
  1.              Gambar Denah
  2.              Gambar Potongan
  3.              Gambar Tampak
  4.              Gambar Siteplan
  5.              Gambar Layout Plan

1. Gambar Denah

Denah adalah tampak atas bangunan yang seolah-olah dipotong secara horizontal setinggi 1m dari titik lantai 0.00 bangunan tersebut. Bagian atas bangunan yang terpotong dihilangkan sehingga bagian lantainya yang terlihat. Level (ketinggian) 0.00 ditentukan oleh arsitek. sehingga nantinya dalm gambar denah terlihat potongan dinding, potongan bukaan pintu dan jendela, perabot dalam ruang, ketinggian lantai (peil lantai) dan dimensi / ukuran ruangan.


Dalam Penggambaran Denah, bagian bawah gambar adalah pintu masuk utama dari bangunan tersebut, untuk memfasilitasi imajinasi pembaca gambar dia masuk dari pintu utama yang ada di bagian paling bawah. pada gambar denah juga harus ada rencana atap, garis semua potongan bangunan, keterangan ruang, perabot dan peil lantai.


Gambar kerja denah




 Fungsi denah sendiri antara lain untuk menunjukkan:

- fungsi ruang

- susunan ruang

ž- sirkulasi ruang

ž- dimensi ruang

ž- letak pintu dan bukaan

ž- isi ruang

ž- fungsi utilitas ruang (air, listrik, AC, dll.) pada denah-denah tertentu

ž- Letak Kolom

2. Gambar Potongan

žGambar dari suatu bangunan yang dipotong vertikal dan memperlihatkan isi atau bagian dalam bangunan tersebut. Bagian bangunan yang dipotong serta arah pandangnya disertakan dalam denah agar gambar keseluruhan dapat dibaca secara komprehensif.
Fungsi potongan antara lain untuk menunjukkan:
ž- Struktur bangunan, termasuk, pondasi, kolom, sloof, balok, dan atap
ž- Dimensi tinggi ruang


gambar kerja potongan




3. Gambar Tampak

žWujud luar fisik bangunan yang tampak secara dua dimensi. Gambar tampak dapat digambar secara plain atau ditambah efek bayangan untuk mempertegas dimensi atau maju mundurnya bidang pada bangunan.
žArah pandang untuk gambar tampak sendiri tidaklah pasti. Bisa disesuaikan arah mata angin (tampak utara, tampak timur, dll.) atau sesuai view tertentu seperi tampak dari danau, tampak dari jalan raya, dsb. Selain itu bisa juga hanya dinamai tampak A, tampak B, dst. sesuai keinginan arsitek yang ditentukan juga pada denah.

Gambar Kerja Tampak Bangunan

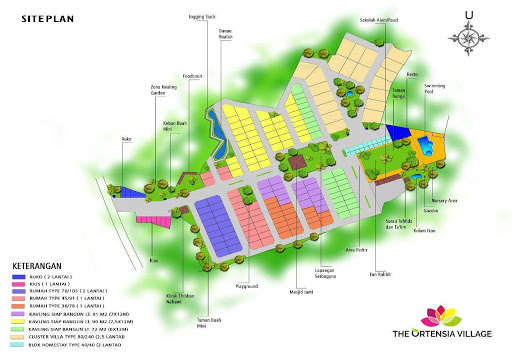

5. Siteplan

Site plan adalah gambar tampak atas bangunan yang disertai dengan lingkungan sekitar, menunjukkan massing, perencanaan penempatan bangunan di lingkungan sekitar

SUMBER

6. Lay out Plan

lay out plan adalah denah bangunan yang disertai dengan lingkungan sekitar, menunjukkan orientasi pintu dan jendala terhadap lingkungan sekitar



pada layout dan site plan, orientasi gambar berdasarkan arah mata angin, karena berhubungan dengan orientasi kawasan, arah utara selalu berada di atas


Gambar Tampak Halu

Gambar Tampak Halu


PENUTUP

Teknologi sekarang sudah mempermudah pekerjaan manusia, jadi untuk mahasiswa atau pelajar yang masuk jurusan aristektur maupun Sipil / bangunan atau jurusan teknik lainnya jangan malas belajar untuk bisa menggambar Gambar Teknik..
