Pengenalan Interface Autocad: CAD Tutorial



Program Autocad adalah program wajib yang digunakan oleh industri-industri di Indonesia, terutama digunakan dalam merancang atau menggambar detil objek yang akan di realisasikan.
Sebelum mempelajari bagaimana menggunakan program ini, ada baiknya mengenal tampilan muka (interface) pada program Autocad,


video pengenalan interface AutoCAD

catatan ;
  • tampilan muka yang dibahas kali ini adalah tampilan muka mode classic, jika tampilan muka autocad anda menggunakan mode selain  classic, ada baiknya kita setting menjadi mode  classic, agar tidak terjadi kesalah pahaman,
  • cara setting nya adalah, terdapat lambang "gir" di kanan bawah, kemudian di klik dan dipilih mode  classic.
setting mode classic ada di pojok kanan bawah, dengan lambang "gir"

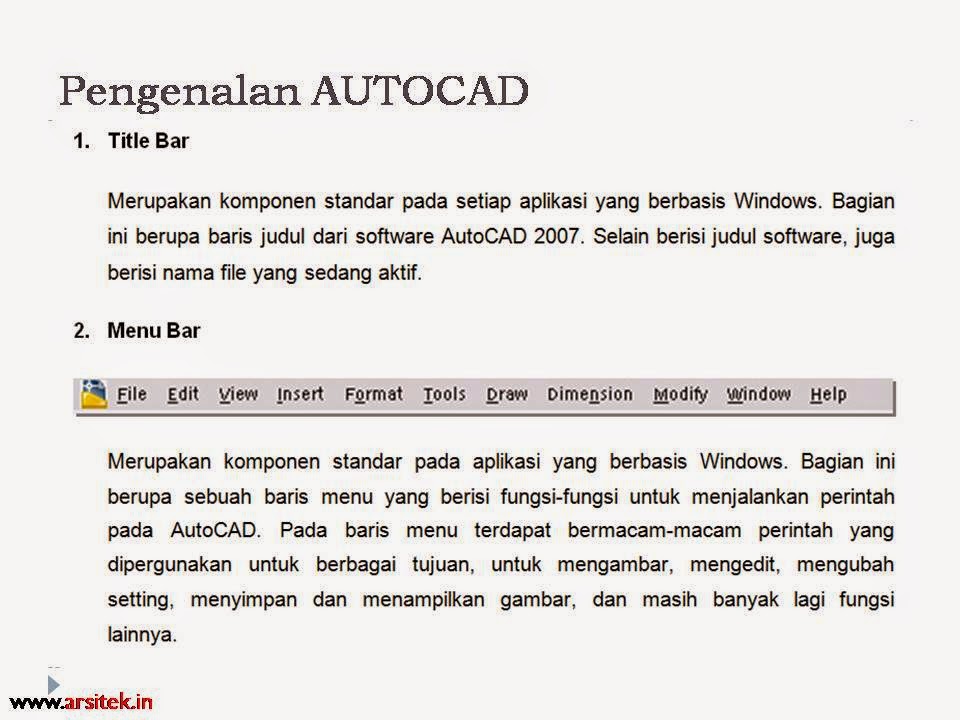

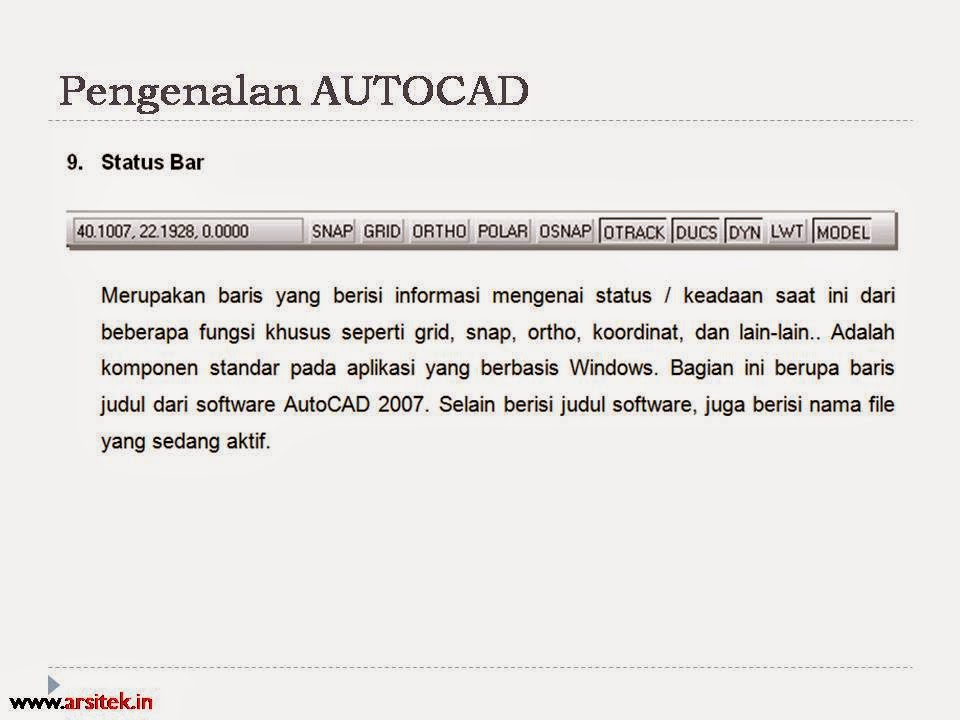

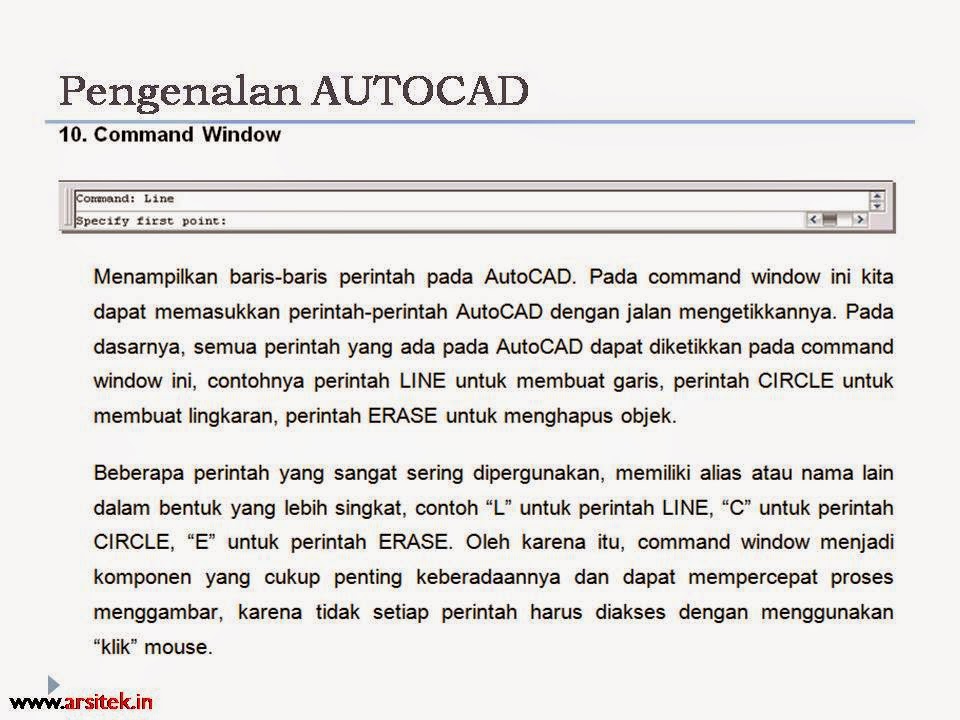

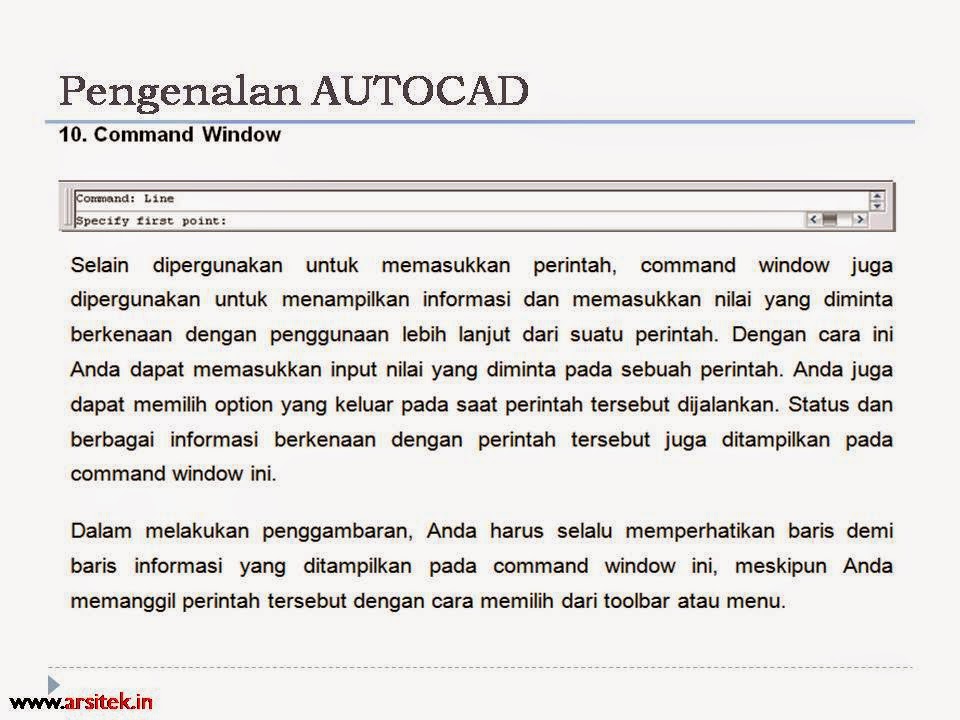

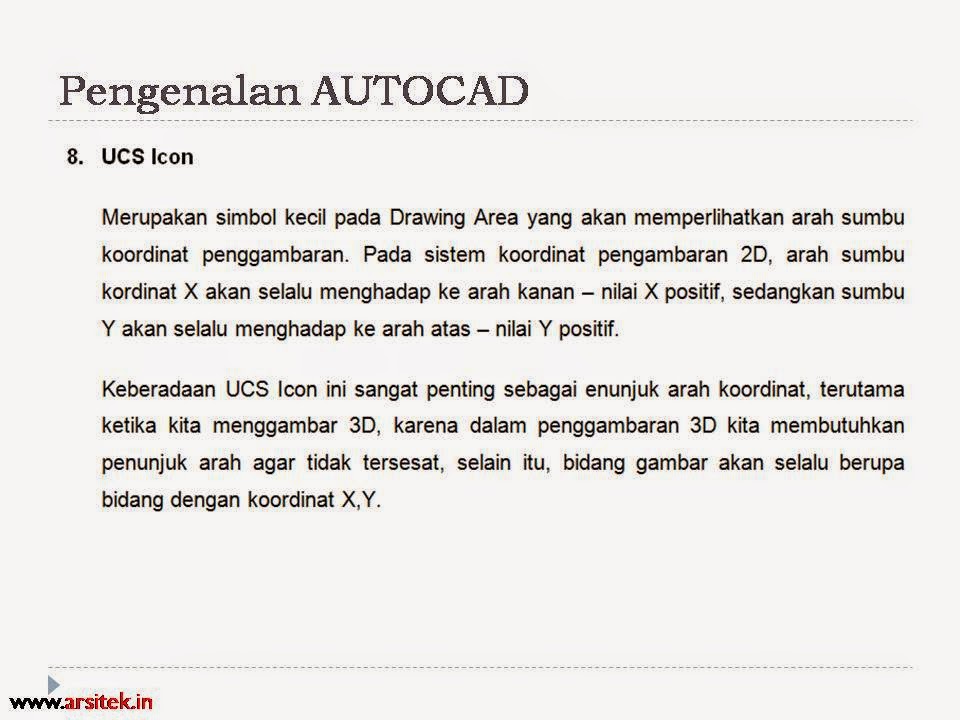

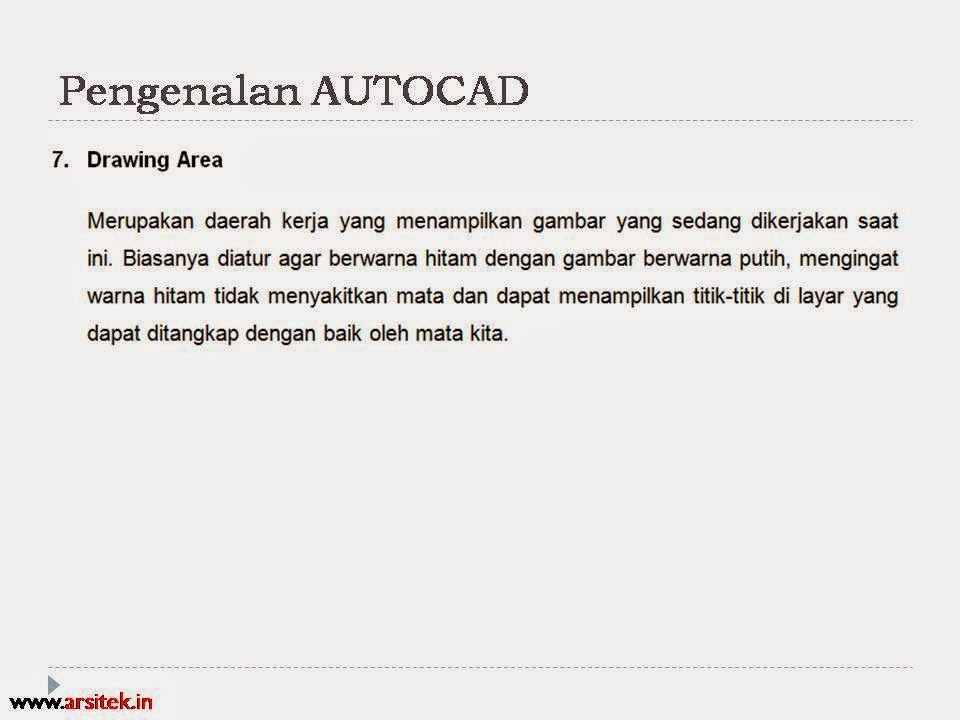

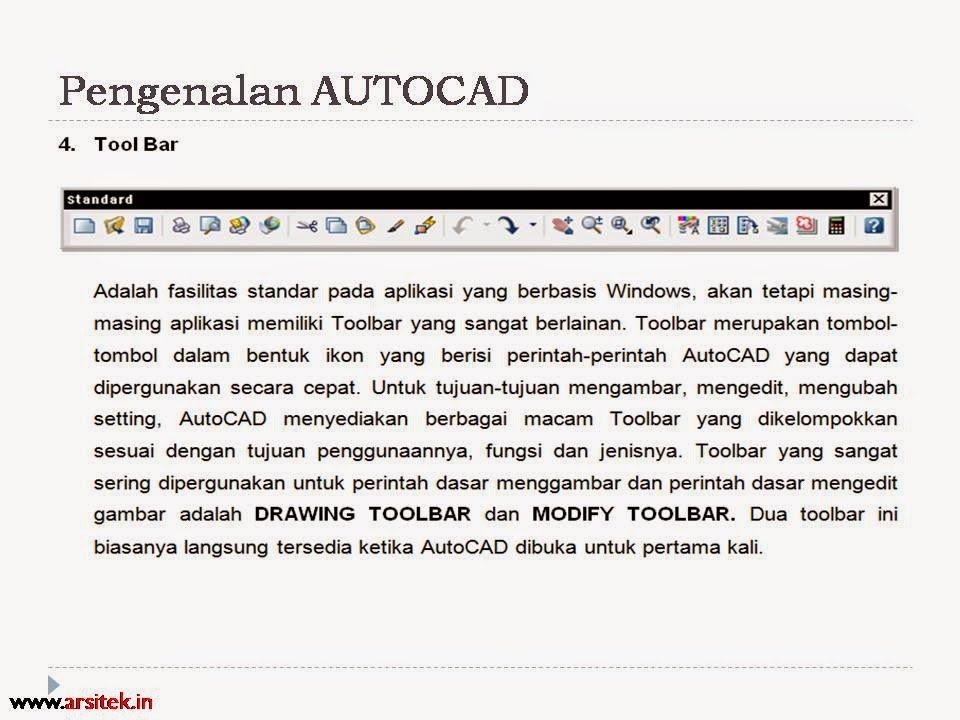

Tampilan Interface

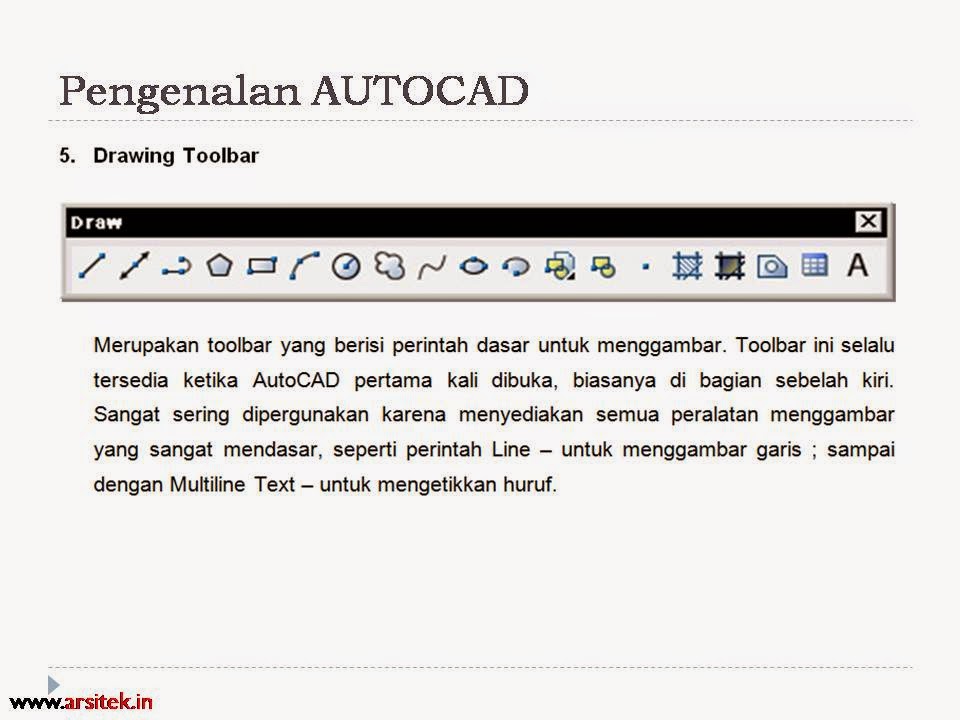

 Pada Drawing Toolbar,  terdapat perintah untuk menggambar, urut dari kiri ke kanan :

  1. Line
  2. Construction Line
  3. Polyline
  4. Polygon
  5. Rectangle
  6. Arc
  7. Circle
  8. Revision Cloud
  9. Spline
  10. Ellipse
  11. Ellipse Arc
  12. Insert Block
  13. Block
  14. Point
  15. Hatch
  16. Gradien
  17. Region
  18. Table
  19. Multi text.
(akan segera di -update)

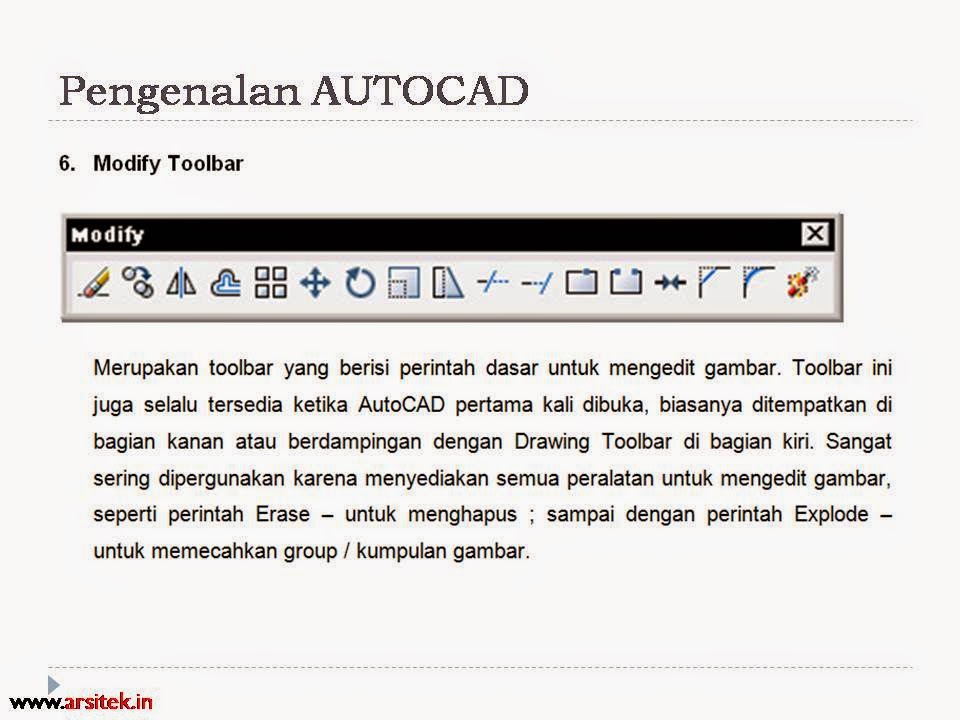

Pada modify Toolbar, terdapat perintah untuk memodifikasi gambar, urut dari kiri ke kanan :

  1. Erase
  2. Copy
  3. Mirror
  4. Offset
  5. Array
  6. Move
  7. Rotate
  8. Scale
  9. Stretch
  10. Trim
  11. Extend
  12. Break at Point
  13. Break
  14. Joint
  15. Chamfer
  16. Fillet
  17. Explode

(klik untuk penjelasannya, akan segera di-update )






Posting ini dimaksudkan berbagi ilmu tentang tutorial CAD Arsitektur 2D, bila ada yang kurang baik dalam penyampaiannya diharapkan saran dari pembaca sekalian terima kasih

diambil dari:
mata kuliah CAD ARSITEKTUR
